芯片的“安全气囊”：一文看懂ESD设计窗口

当你给手机插充电器时，当你触摸电脑接口时，你可能没意识到——瞬间的静电放电（ESD）可能对芯片造成致命伤害。而保护芯片的“安全气囊”，就藏在一个叫“ESD设计窗口”的关键区域里。今天，我们就来揭开它的神秘面纱。

什么是ESD设计窗口？

简单说，ESD设计窗口是芯片中ESD防护器件的“工作许可证”——它划定了一个电压和电流范围：既要保证芯片正常工作时防护器件“不捣乱”，又要在ESD事件发生时“挺身而出”，泄放电流保护内部电路。

例如驾驶时，气囊必须在撞击时才启动，正常时不能错误触发——ESD设计窗口就是为保护元件设定的“激活规则”。

设计窗口里的5大关键区域

以最常见的GGNMOS防护器件为例，它的ESD设计窗口就像一张“能力坐标图”，分为5个核心区域（如图1）：

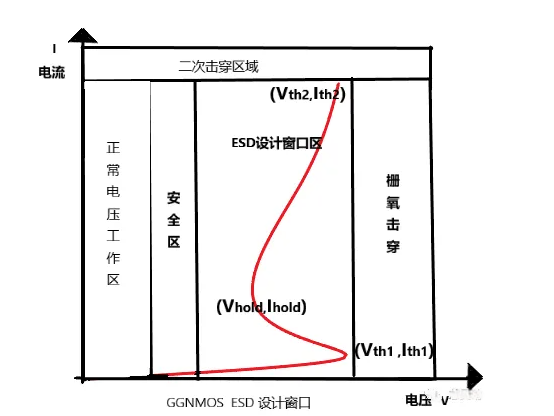

GGNMOS ESD设计窗口示意图：纵轴为电流，横轴为电压，从下到上、从左到右依次标注正常电压工作区、安全区、ESD设计窗口区、栅氧击穿区、二次击穿区域，关键参数点包括（Vth1,Ith1）、（Vhold, Ihold）、（Vth2,lth2)

1. 正常工作电压区

这是芯片电源的“舒适区”。比如某40nm工艺芯片，IO端口电压范围是2.25V～2.75V，内核是0.99V～1.21V。防护器件的关键电压（如Vth1、Vhold）必须高于这个范围的最大值，否则芯片会被“击穿失控”，就像电路“短路罢工”。

2. 安全区

仅仅高于正常工作电压还不够。芯片工作时，IO信号翻转会产生“电弹地弹”（类似电路的“震动”），可能误触发防护器件。安全区就是“缓冲带”——要求防护器件的维持电压（Vhold）比最大工作电压高10%～20%。这样即使误触发，电压回落时防护器件能自动关闭，不会“赖着不关”。

3. ESD设计窗口区

这是防护器件的“主战场”。当ESD事件发生时，电压会飙升到“一次击穿电压（Vth1）”，防护器件导通泄放电流；而电压必须低于“二次击穿电压（Vth2）”——一旦超过，器件会因局部过热（超过硅的熔点1400℃）烧毁，从半导体变成“金属糊糊”，彻底失效。

4. 栅氧击穿区

栅极氧化层是芯片的“脆弱防线”。如果电压过高，电流会击穿氧化层，导致栅极与源极/漏极短路，器件永久失效。设计时要保证栅氧击穿电压高于二次击穿电压，让防护器件先“牺牲”，保住内部电路。

5. 二次击穿区

 这是器件的“死亡线”。一旦进入这个区域，防护器件会因热失控烧毁，电阻从兆欧级骤降到几百欧，彻底失去保护能力。

3个决定“生死”的关键参数

ESD设计窗口的核心，是3个关键参数，它们直接决定防护器件是否“靠谱”：

触发电压（Vth1）：防护器件“启动按钮”。必须高于芯片最大工作电压（加安全区），否则会误触发；但又不能太高，否则ESD发生时内部电路先被击穿。

维持电压（Vhold）：防护器件“关闭门槛”。ESD事件后，电压降到Vhold以下时，器件必须关闭。如果Vhold低于工作电压，器件会一直导通，导致芯片“瘫痪”（闩锁效应）。

二次击穿电流（Ith2）：防护器件的“最大承载力”。数值越大，能泄放的ESD电流越强，芯片越安全。比如Ith2越大，芯片抗人体放电（HBM）的等级越高。

为什么设计窗口越来越窄？

随着芯片工艺从500nm升级到3nm，ESD设计窗口正变得越来越窄（如图2），工程师们面临的技术挑战越来越大：

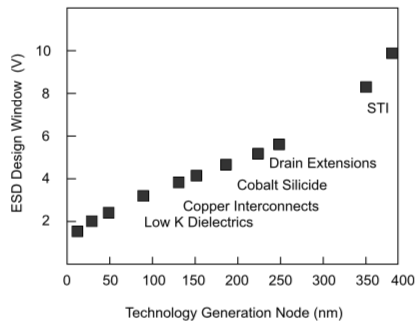

工艺节点与ESD窗口宽度关系图：横轴为工艺节点（50nm到400nm），纵轴为窗口宽度相对值，随着节点减小（工艺进步），窗口宽度从8降至2，标注了STI、钴硅化物、铜互连等工艺演进对窗口的影响——

上限降得更快：栅氧层越来越薄（从几百埃到几纳米），栅氧击穿电压大幅下降；而电源电压下降幅度更小。比如14nm工艺的栅氧击穿电压比40nm低40%，但电源电压只降了20%。

安全区不能省：为了避免误触发和闩锁，10%～20%的安全裕度必须保留，进一步压缩了设计窗口。

参数互相牵制：比如提高维持电压防闩锁，可能导致二次击穿电流下降，降低防护能力。

ESD设计窗口就像芯片的“安全红线”——划得好，芯片能扛住静电冲击；划得差，可能一碰就坏。随着工艺进步，这条红线越来越细，但工程师们正在通过新材料（如宽禁带半导体）、新结构（如SCR器件）不断突破限制。感兴趣的小伙伴可以关注我们的公众号“天工静电”带你了解更多芯片ESD防护的硬核知识。
