在高性能计算与消费电子设备的浪潮中，FinFET晶体管已成为12 nm及以下先进工艺节点的主流器件。然而，随着芯片特征尺寸的不断微缩，一个表面看似轻微却极具破坏性的挑战正逐渐凸显——即静电放电（ESD）失效问题。FinFET器件在静电放电（ESD）失效机制上与传统平面晶体管存在本质区别，其核心根源在于热效应的主导作用。
为何FinFET器件的ESD失效行为表现出如此显著的“反常”特性？
传统平面晶体管中，ESD失效通常发生在电流承载区域。但有趣的是，研究发现先进FinFET的输入/输出晶体管在击穿前几乎不承载电流，然而，击穿现象仍集中出现在阵列中心区域，其行为特征与依赖体区承载大电流的平面工艺技术相类似。
图1：FinFET结构中的热传导特性（热导率随硅厚度变化关系）
这种“反直觉”现象背后，隐藏着FinFET独特的热传导路径。某全球晶圆代工厂团队（同下文团队）通过深入研究发现，鳍片中的热导率比体材料低约8倍！这意味着在FinFET结构中，热量更易局域积聚于鳍片区域，难以像传统平面晶体管那样高效地向外传导。
热导率：ESD失效的核心主导机制
该团队开发了首个针对12nm FinFET技术的预测性ESD TCAD平台，成功量化了热导率与硅厚度、鳍片数量的关系。他们发现，当硅厚度减小时，热导率显著下降，导致热量在鳍片中更容易积聚。对FinFET而言，热效应已从过去相对次要的影响因素，演变为引发失效的核心主导机制。

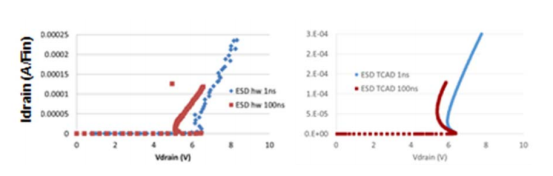

图2：TLP脉冲宽度效应对比（100ns与1ns脉冲的温度变化）
尤为值得注意的是，TLP（传输线脉冲）脉冲宽度对ESD性能有着显著影响。脉冲宽度越大，产生的温度越高，这会延长载流子寿命，进而降低维持电导调制状态所需的维持电压。这表明，即便芯片设计完全相同，不同的TLP测试条件也可能导致ESD鲁棒性评估结果出现显著差异。更长的脉冲因加剧热积累效应，反而使器件的失效阈值降低，进一步凸显了热效应对ESD可靠性所起的决定性作用。
故障位置：为何“中心”更容易失效？
通过TCAD模拟，该团队还精确预测了ESD故障位置。他们发现，故障通常发生在衬底电阻较高的鳍片区域，而边缘的鳍片（衬底电阻较低）则不会被触发。

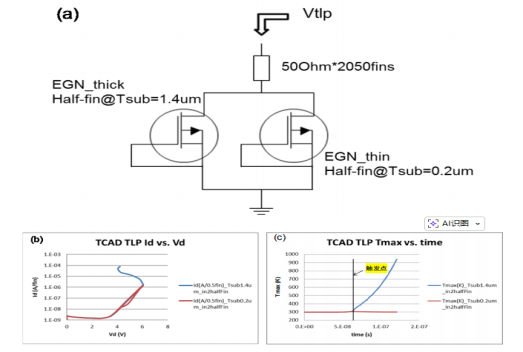

图3：多鳍式器件故障定位预测（高衬底电阻鳍片中温度持续上升）
这一发现与实际PFA（物理失效分析）结果高度一致，解释了为什么在FinFET中，中心区域更容易发生ESD失效。在硅化物阻挡型（ESD）与硅化物掺杂型（EG）场效应晶体管对比中，ESD型FET展现出更高的保持电压和更长的Tmax值，这有助于电流扩散，从而有效实现更长的Tmax值和更高的击穿电流。

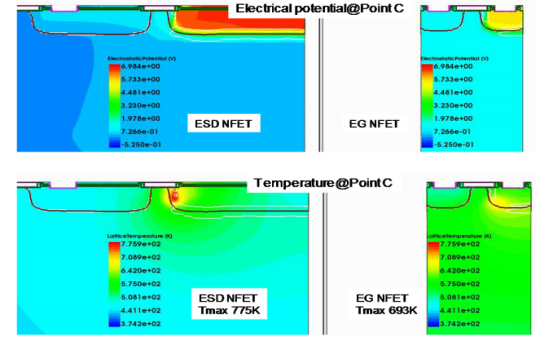

图4：硅化物阻挡型与硅化物掺杂型FET对比（ESD型FET的保持电压更高）
“硅化物阻挡技术通过改变基板电流流经路径，需要更高的保持电压，这实际上是一种主动的ESD保护策略。”该研究团队解释道。
热转换与通量：能量如何“转化”为失效？
TCAD模拟还揭示了能量转化的关键细节：装置中的所有输入电功率都转化为热能，其中45.5%通过热电极流出，其余热量被器件吸收，导致晶格温度升高。

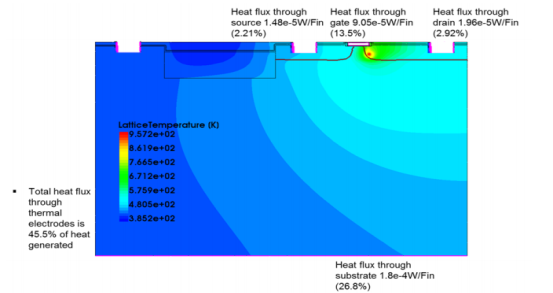

图5：热转换与通量示意图（45.5%热量通过热电极流出）
深入掌握该热能转换机制，对构建高效ESD保护电路至关重要。在工程应用中，芯片设计工程师可依托该模型，在设计早期阶段识别并有效规避潜在的ESD风险。
行业启示：从理论到设计实践
该项目研究的突破性在于，它首次建立了FinFET ESD性能与热导率、硅厚度及器件拓扑（鳍片数量、活性硅区域数量）之间的定量关系。
对芯片设计人员而言，上述研究成果提供了以下切实可行的工程指导意义：
1. 设计优化：通过调控鳍片数量、硅体厚度等关键结构参数，可显著提升器件的ESD防护能力；
2. 测试规范：充分考虑TLP脉冲宽度对ESD响应特性的影响，有助于建立更为精确和可靠的测试标准。
3. 故障预测：TCAD平台可帮助设计者在芯片流片前预测ESD失效点，降低设计风险。
“在纳米级芯片设计中，'热'不再是边缘因素，而是核心考量。”该研究团队指出，“我们的工作为FinFET技术的ESD保护开辟了新路径。
未来展望：热力学模型将成为芯片设计标配
随着FinFET工艺持续向更先进制程节点推进，ESD防护已日益成为芯片可靠性设计中不可忽视的关键环节。这项研究不仅揭示了FinFET ESD失效的热力学机制，还提供了一套实用的预测性工具，帮助芯片设计者在早期阶段识别和解决ESD问题。
在AI赋能的芯片设计时代，融合物理机制的TCAD平台将深度嵌入设计流程，成为不可或缺的关键环节。通过将热力学模型与EDA工具紧密协同，工程师可以在设计初期就规避潜在的ESD风险，大幅缩短芯片开发周期，
未来，我们将看到更多基于热力学模型的ESD保护设计方法，这不仅是技术的突破，更是芯片设计思维的范式转变。
